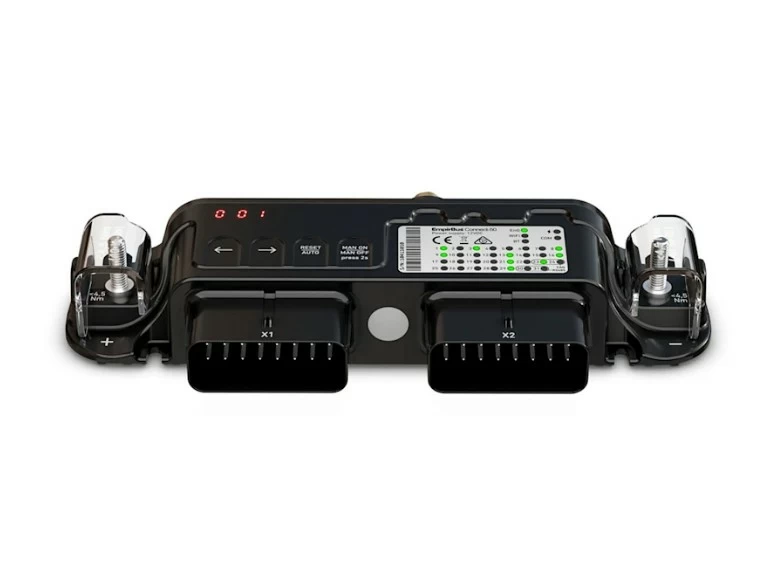

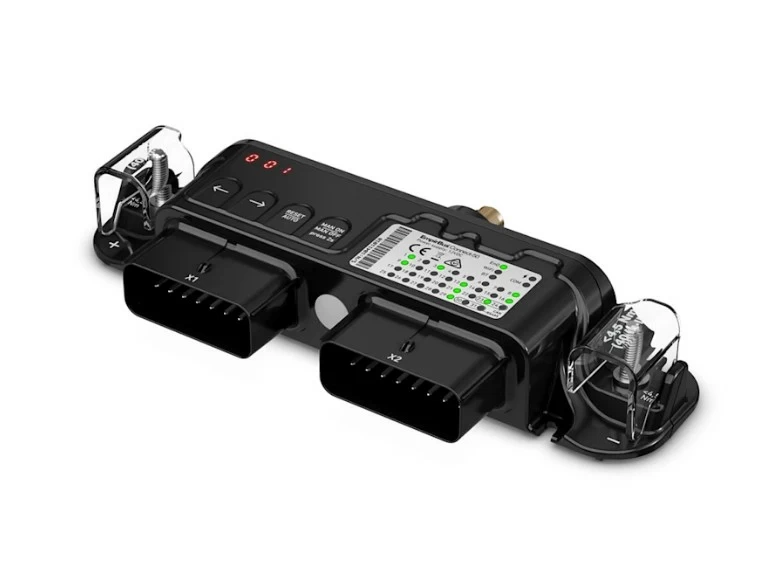

佳明（Garmin）EmpirBus™ Connect 50 DCM数字切换装置

佳明（Garmin）EmpirBus™ Connect 50 DCM数字切换装置是NXT™ DCM的一个更加紧凑版本，专为规模较小或系统复杂度较低的EmpirBus数字开关系统安装而设计。该单元提供与NXT DCM相同的耐用性与功能，并在不牺牲关键功能的前提下，提供了极具性价比的每通道成本表现。它也可以在更大型系统中，与其他DCM设备或主控制单元集成使用。

其输出端配备了高精度电流反馈功能，可实现每个通道电力消耗的实时读取。NMEA 2000®网络连接的新设计提供了电气隔离的接口，无需为网络配置供电总线，Connect 50 DCM单元对网络总线的电力消耗为零。

佳明EmpirBus™ Connect 50 DCM数字切换装置标配11个输入通道和20个输出通道。它还可选配串行接口端口和额外的电气隔离CAN总线接口。

该设备标准支持4个通道的极性反转功能，可用于控制桌面、车窗、舱口等装置，同时也适用于雨刷控制和同步。对于需要更高极性反转控制能力的应用，它配电模块可提供10个通道（18A），可驱动诸如修整翼片执行器、发动机舱口、电泵等设备。

佳明EmpirBus™ Connect 50 DCM数字切换装置规格

尺寸（长 x 高 x 深）：23 x 10.6 x 3.8厘米（9.1″ x 4.2″ x 3.8″）
重量：400克（14.1盎司）
外壳防护等级：IP65
连接方式：Wi-Fi®
工作环境温度：-20至+55°C
最大电流：50A
功耗：1.5mA
供电电压（12V 系统）：9-16V直流
NMEA 2000接口：M12 5针公头（Micro 5 pins）
通道连接：Molex MX150L 16路电路接口
电源连接：M6螺栓（建议扭矩<4.5Nm）
输入通道（7路，数字/模拟可配置）
峰值/平均功率（12V）：170mA/1mA
低/高电平信号电流：1-2mA/4-8mA
电流输出能力：50mA
